任天堂Switch2用的哪家芯片？性能如何？

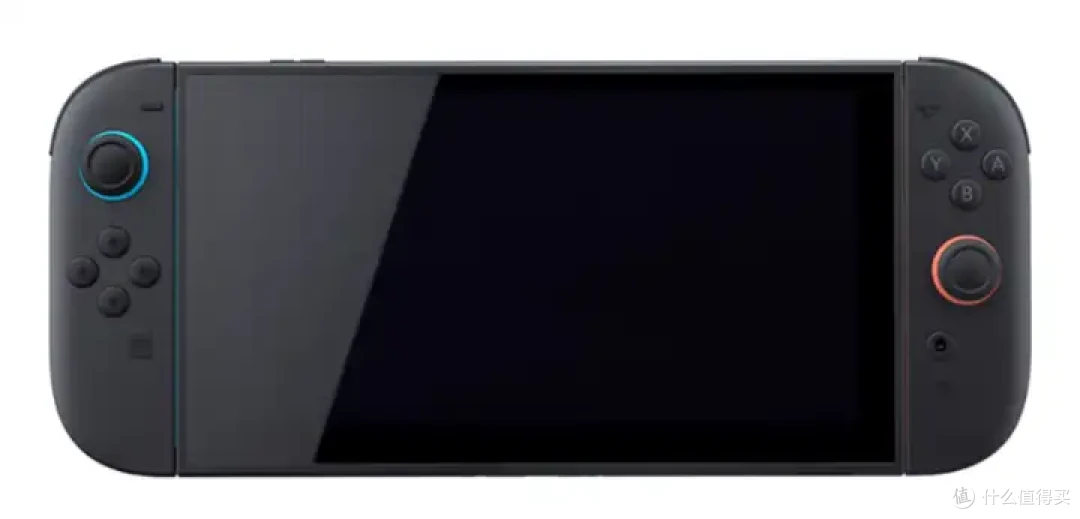

任天堂的Switch2已经发布了，随着它的发布，有一些朋友开始对其采用的芯片有了兴趣，尤其Switch和其他家的历来不大一样。

这颗定制芯片和早先Nvidia出过的T234有挺大关系，这名字看起来比较陌生，但实际上就是Orin芯片，也就是咱们现在看到的车用的那些芯片。但T234是给车辆 （智驾）和边缘计算（比如人工智能的机器人什么的），所以规模相对要大一些，并不适合直接拿来用。

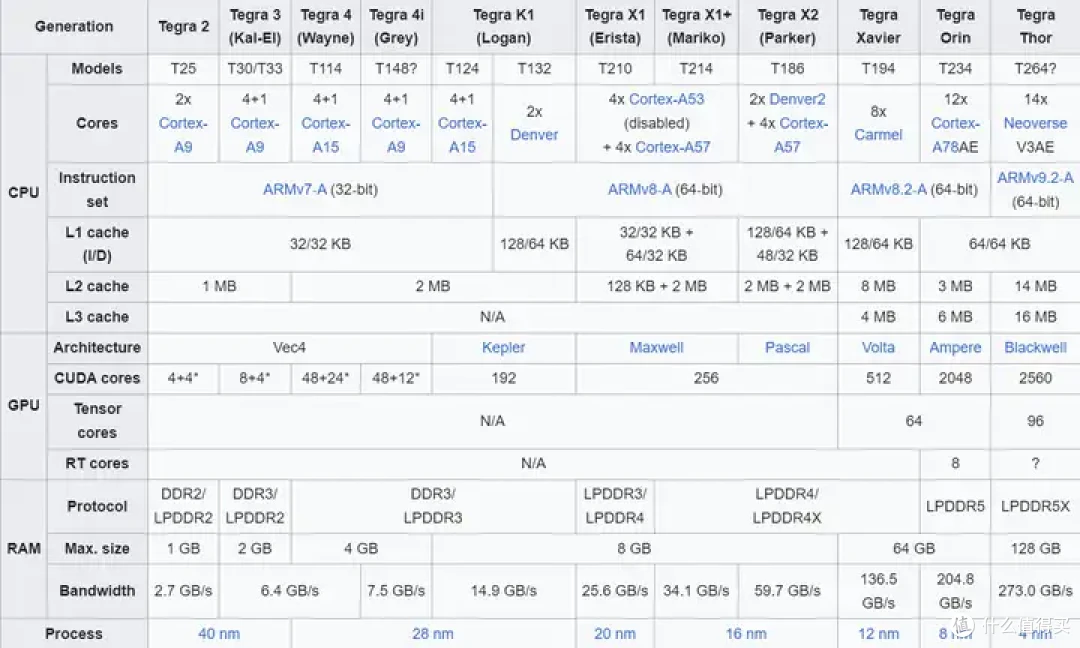

Tegra系列的规格表

因此T239是类似方案的定制芯片，只说粗略的硬件规格，T239是低于Orin的，因为面向的功能场景也完全不一样。Switch和Xbox和PS有很大不同，因为它本质上是一个带屏幕的游戏平板，只是很多时候被放在客厅用而已，加上手柄的总重504克，综合考量它的体积重量和散热，本身就不存在能够和PS/Xbox比性能的可能。所以要用Orin也只能用降低规格降低功耗来实现。

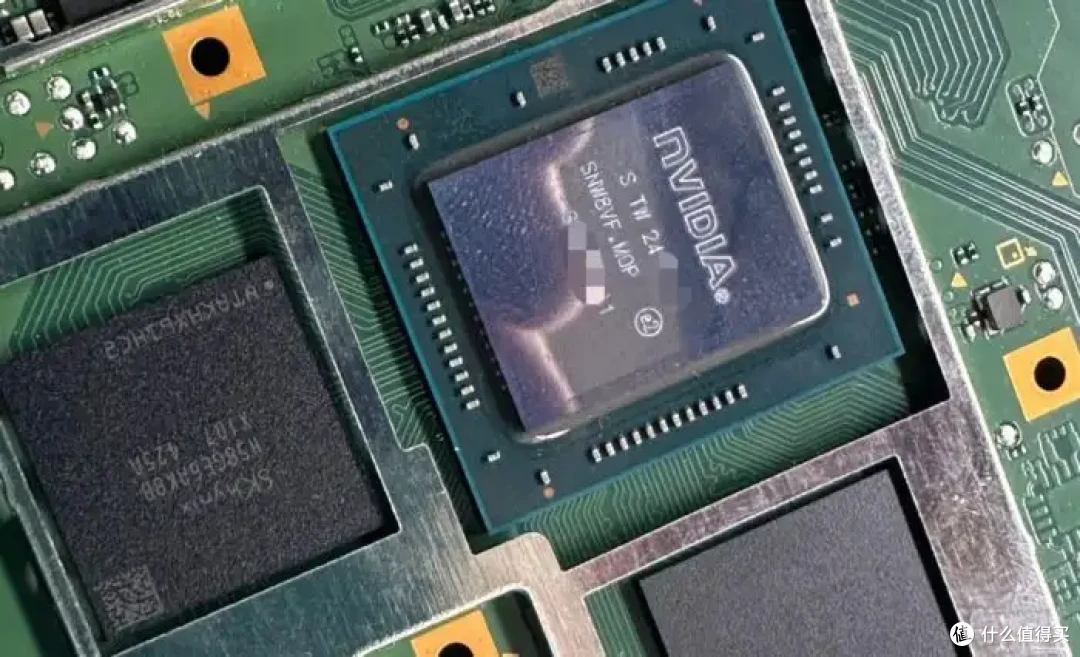

但因为这个“相似”的关系，所以两者工艺和架构应该基本一样，都是三星8nm工艺（网上一月份的的泄露信息又说它可能是5nm代工，因为原版Orin是341m㎡，而T239是200m㎡，但这个没有其他佐证，仅供参考）+Ampere核心的GPU。除此旁边的海力士H58GE6AK8B规格是单片的6GB LPDDR5X，频率不确定，但如果是LPDDR5X的话，可能就是7500MHz，两颗一共12GB。闪存是UFS3.1。

T234和T239都是ARM架构的CPU，也就是A78的核心，不同点是T234是12核A78AE，T239是8核A78C（但也有一个说法是X1+3*A78+4*A55，同样是早期爆料，仅供参考）。目前能查到的说法里，T239的CUDA核心数量是1536个（完整的Orin是2048个），应该是纯定制的，而非Orin Nano（8核A78AE+1280 CUDA）。

Nvidia的采访里提到了：T239支持DLSS，也支持G-Sync，有光追核心和Tensor核心。具体的版本支持，应该只是DLSS3，毕竟是Ampere架构，非Ada和Blackwell。如果单纯的论图形性能，我想了一下，它的上限应该就是过去给游戏本用的RTX2050，同样堵塞Ampere核心，但是2048个CUDA核心，考虑到其他部分的优化，所以说上限最多是这个。仅仅从硬件规格来看，Switch2要移植未来的3A，可能还是会受到不少的限制，但这应该也是意料之内的吧。
